Kaikki sähköiset toiminnot KNX-järjestelmään

Rakentajan toimitusKaupallinen yhteistyö ABB Oy
Julkaistu 14.11.2011

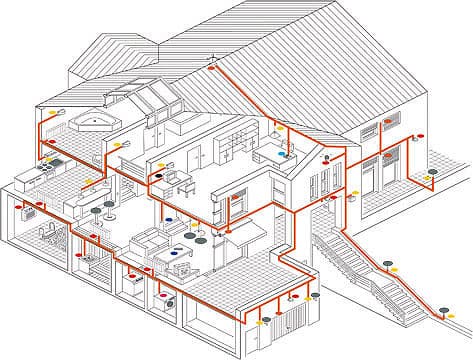

KNX-järjestelmän kantavana ideana on yhdistää rakennuksen kaikki sähköiset toiminnot yhtenäiseksi ja mahdollisimman energiatehokkaasti toimivaksi verkoksi. KNX-järjestelmällä voidaan ohjata mm. valaistusta, lämmitystä, jäähdytystä, ilmastointia sekä esimerkiksi markiiseja.

KNX on väylätekniikka, jolla taloautomaation eri osia ohjataan yhdellä ainoalla järjestelmällä. Siinä laitteet ja eri järjestelmät keskustelevat keskenään. Väylätekniikka tuo merkittäviä säästöjä niin toteutusvaiheessa kuin rakennuksen elinkaaren aikanakin.

KNX-taloautomaatio sopii hyvin erilaisiin ja erikokoisiin kohteisiin kuten omakotitaloista kouluihin. Rakennuksen käytön aikana on muunneltavuus on träkeää ja KNX-järjestelmän laajentaminen helppoa. KNX:llä toteutetun talotekniikan osuus ja toiminnot päätetään aina tapauskohtaisesti asiakkaan tarpeiden mukaan.

KNX:n on standardoitu järjestelmä (ISO/IEC 14543-3), joka takaa sen, että eri valmistajien KNX -tuotteet ovat keskenään yhteensopivia. KNX -tekniikka perustuu EIB, BatiBUS ja EHS –järjestelmiin, jotka kehitettiin jo 1990-luvun alussa.

Mitä väylätekniikalla tarkoitetaan?

Väylätekniikassa laitteet kommunikoivat keskenään ilman keskitettyä tietokonetta. Anturit ja ilmaisimet (esim. painonapit, huonetermostaatit, liiketunnistimet) lähettävät väylään sanomia. Toimilaitteet (esim. releyksiköt, valonsäätimet, verho-ohjaimet) vastaanottavat sanomia ja ohjaavat valaistusta, lämmitystä, sähkösyöttöryhmiä, ilmanvaihtoa, jäähdytystä jne.

Perinteisessä sähköasennuksessa kytkinlaitteet (esim. valonsäädin, termostaatti, kytkin) ohjaavat kuorman päälle yleensä suoraan. Eri järjestelmistä saatavan tiedon hyödyntäminen toisessa järjestelmässä on hankalaa. Väylätekniikassa tunnistimen lähettämä sanoma välitetään kaikille väylän laitteille. Ohjaustieto ja sähkönsyöttö on erotettu toisistaan ja ne kulkevat omissa kaapeleissaan. Tämä yksinkertaistaa asennusta.

Väylälle lähetetty tieto on kaikkien väylään liitettyjen laitteiden käytettävissä. Järjestelmän toimintaa voidaan muuttaa ohjelmallisesti ilman, että johdotuksiin tarvitsee tehdä muutoksia.
