Rakennuspiirustusten tarkoitus on kuvata ja selventää rakennuksen toimintoja, ulkonäköä sekä kokoa ennen varsinaista rakentamisen alkua. Uudelle rakennukselle on haettava rakennuslupa ja lupahakemuksen perustana ovat rakennuslupapiirustukset, joista käy ilmi, millaista rakennusta ollaan aikeissa lähteä toteuttamaan.
Pientalon rakennuslupapiirustukset muodostuvat asema-, pohja- ja julkisivupiirroksista, rakennuksen leikkauspiirustuksesta sekä rakenneleikkauksesta.
Asemapiirroksessa osoitetaan rakennuksen asema eli rakennuksen sijoittuminen tontille. Asemapiirrokseen merkitään nuolella pohjoinen ilmansuunta. Kuva sijoitetaan piirustuslehdelle siten, että pohjoinen ilmansuunta on ylhäällä. Mittakaavana asemapiirroksissa käytetään yleensä 1:200 tai suuremmissa kohteissa 1:500.
Lisäksi kohteesta voidaan laatia erillinen LVI-asemapiirros. Sen sisältämät asiat voidaan joissain tapauksissa esittää myös tavallisessa asemapiirroksessa. LVI-asemapiirroksessa esitetään rakennuksen ulkopuoliset talotekniset järjestelmät.

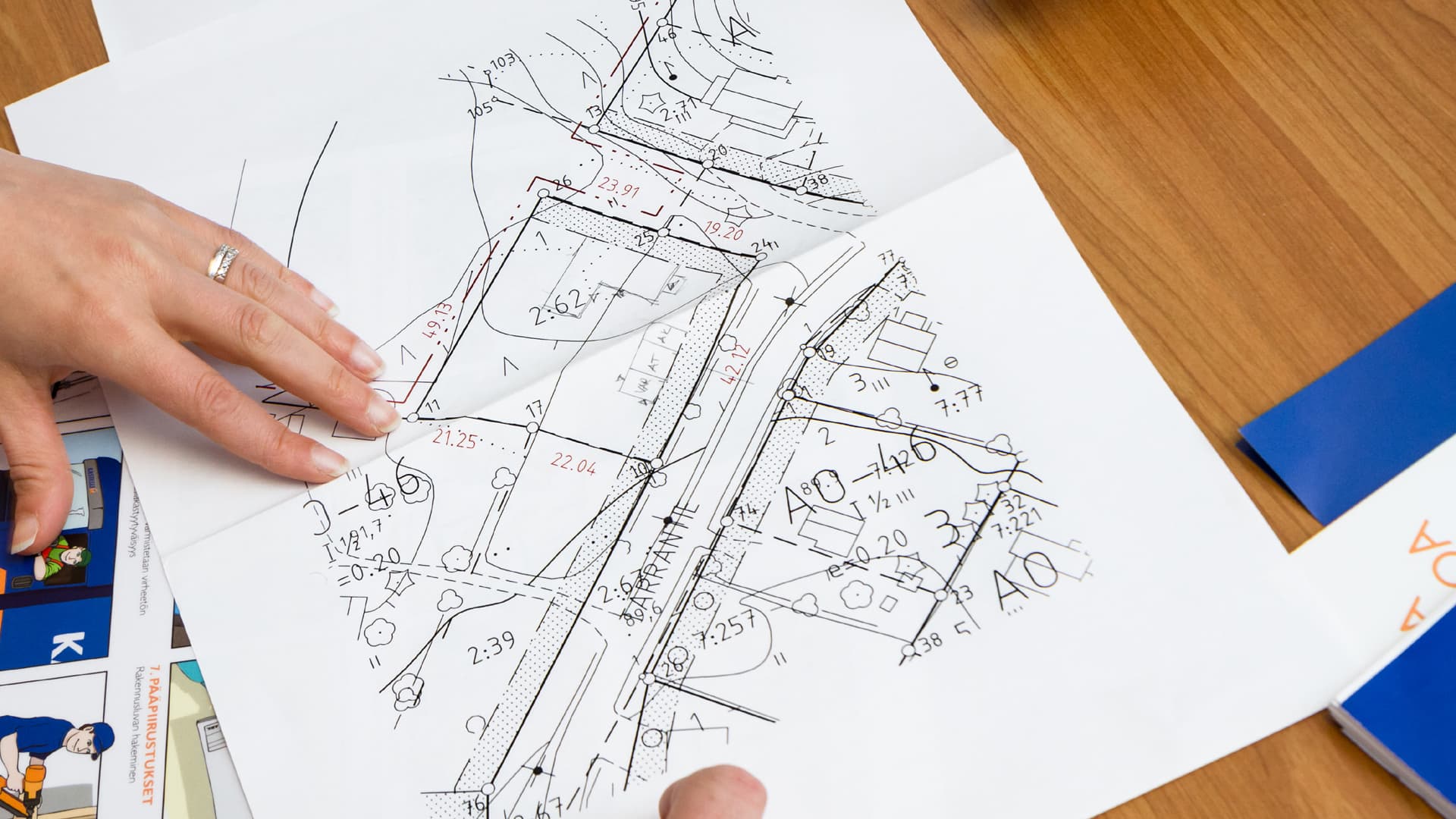

Ote tonttikartasta.Jokaisesta rakennuksen kerroksesta laaditaan pohjapiirros, josta käy ilmi muun muassa tilojen sijoitus sekä niiden toiminnallinen suunnittelu. Rakennuslupapiirustusten pohjapiirroksissa mittakaavana käytetään yleensä 1:100. Pientaloissa voidaan käyttää mittakaavana myös 1:50, jolloin piirustuksia voidaan käyttää myös työpiirustuksina ja tarvittavien sähkö- ja LVI-piirrosten pohjina.

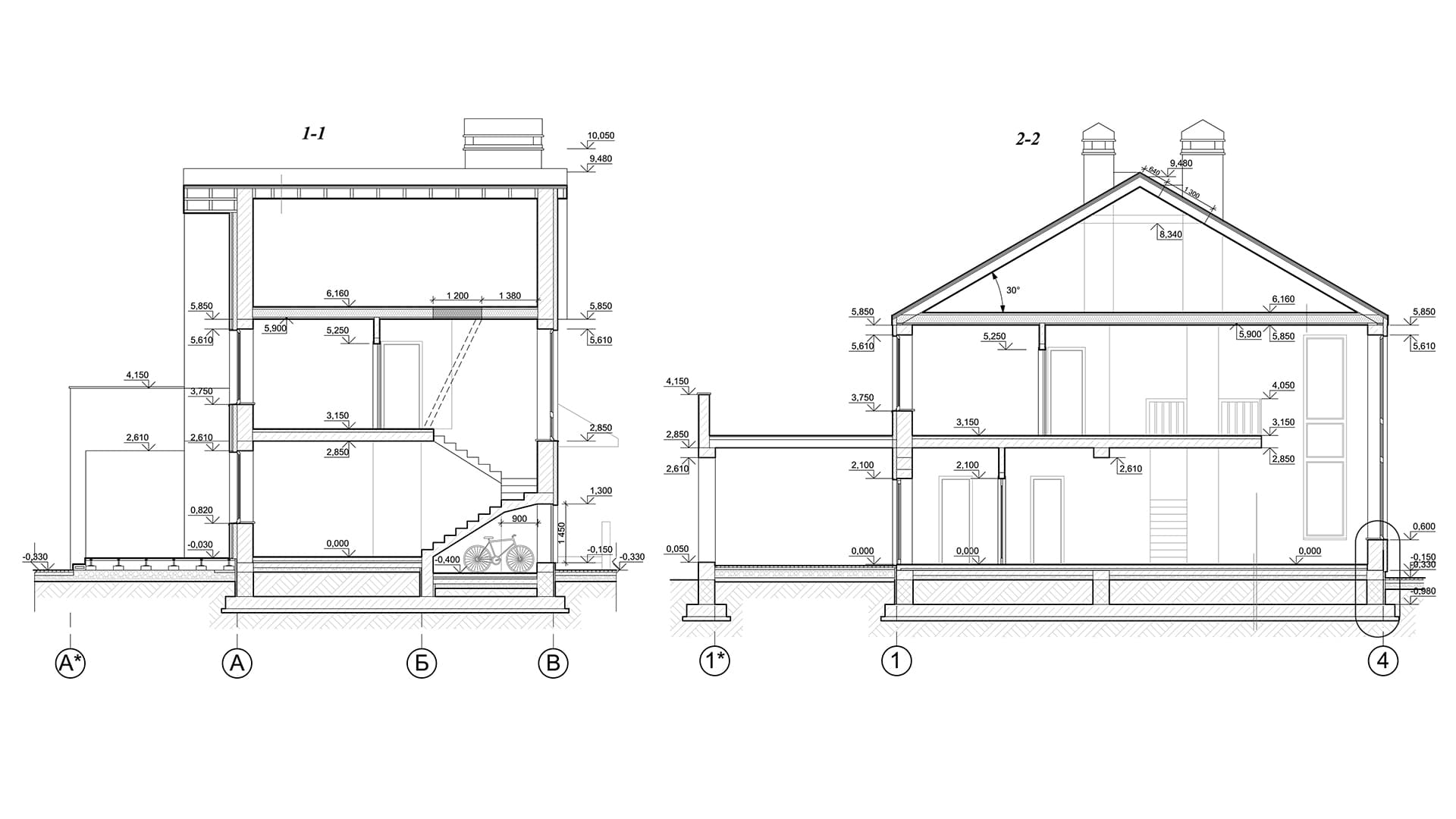

Leikkauspiirustuksesta käy ilmi rakennuksen osien korkeustasot, esimerkiksi kerroskorkeudet ja tarvittavat kerrosten sekä tasojen korkeusasemat. Mittakaavana käytetään samaa kuin pohjapiirroksessa.
Julkisivupiirustus kuvaa rakennuksen ulkonäköä. Julkisivupiirustukset laaditaan rakennuksen kaikista sivuista vesikaton näkyvine osineen. Julkisivukuviin merkitään myös käytettävät pintamateriaalit. Mittakaavana piirustuksissa käytetään yleensä 1:100.
Rakenneleikkauksissa sekä yksityiskohtakuvissa käytetään eri materiaaleille erilaisia merkintöjä. Esimerkiksi muurattu rakenne merkitään vinoviivoilla ja pehmeä villa aaltoilevalla viivalla.
Muita käytettäviä rakennuspiirustuksia ovat erilaiset yksityiskohtapiirrokset, kalustekuvat, rakennepiirrokset ja erilaiset erikoispiirustukset kuten esimerkiksi sähkö- ja LVI-piirustukset. Näitä piirustuksia ei yleensä edellytetä vielä pientalon rakennuslupahakemuksen yhteydessä, mutta niitä voidaan käyttää asioiden selventämiseen.
KVV-piirustus, jossa esitetään kaikki rakennuksen sisäpuoliset käyttövesi- ja viemäriverkkoon liitettävät laitteet, kalusteet ja putket.
Lämmityspiirustus, jossa esitetetään rakennukseen suunniteltu lämmitysverkosto lämmityslaitteineen ja kalusteineen.
IV-piirustus, jossa esitetään rakennuksen ilmanvaihtojärjestelmä.
Sähköpiirustus, jossa esitetään sähköasennukset ja kytkennät.
Rakennuspiirustuksissa on käytössä paljon erilaisia lyhenteitä sekä merkintöjä. Lyhenteiden käyttö ei ole itsetarkoitus, vaan tilan salliessa voidaan käyttää myös kokonaisia sanoja. Seuraavassa on rakennuspiirustuksissa yleisesti käytettävien tilojen, kalusteiden sekä laitteiden nimiä.
Huonetilojen lyhenteitä
|
Kiintokalusteiden lyhenteitä
Laitteiden lyhenteitä
|
